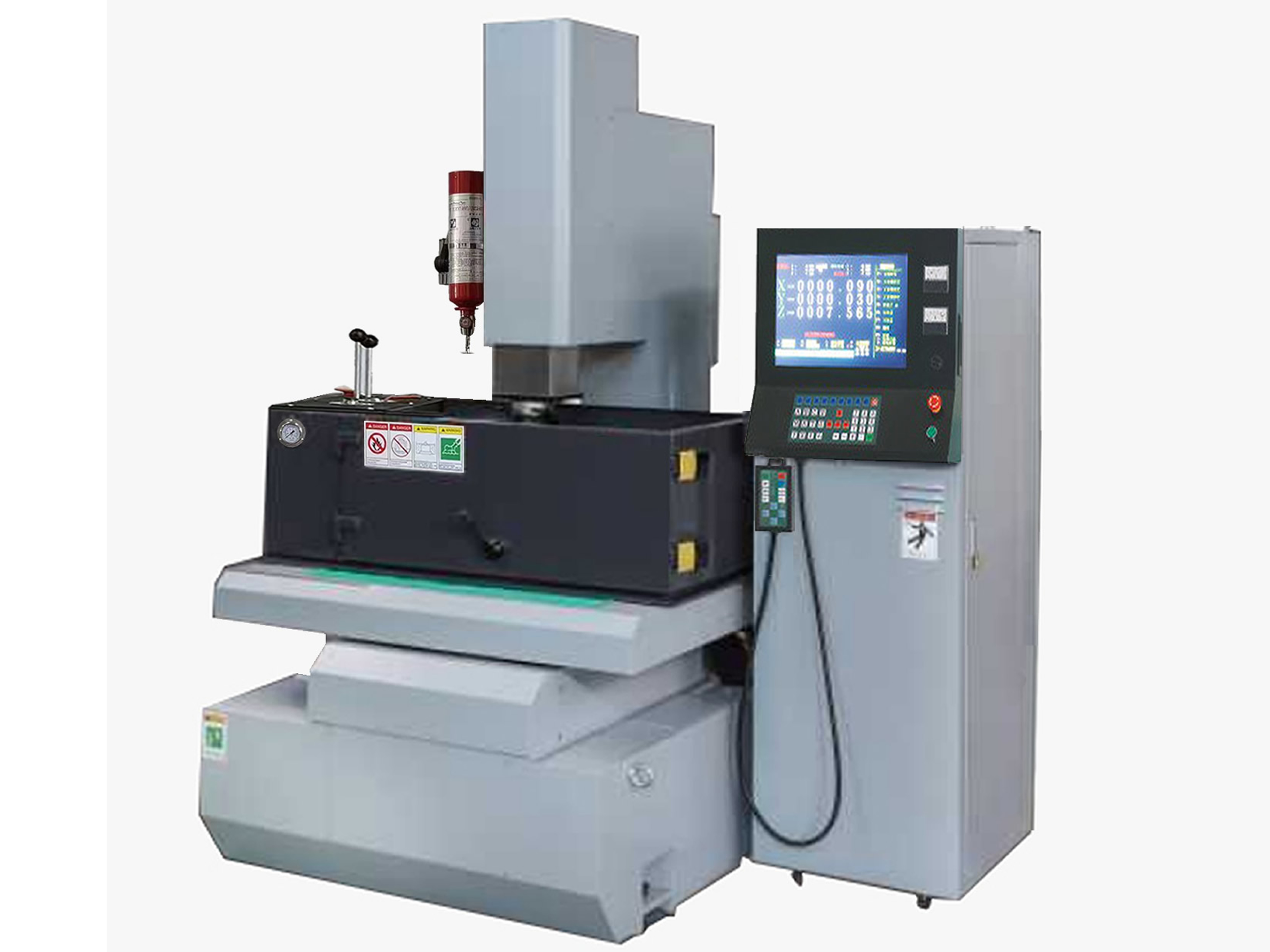

CNC電火花成型機

發布時間：2019-03-15瀏覽次數：501

CNC350

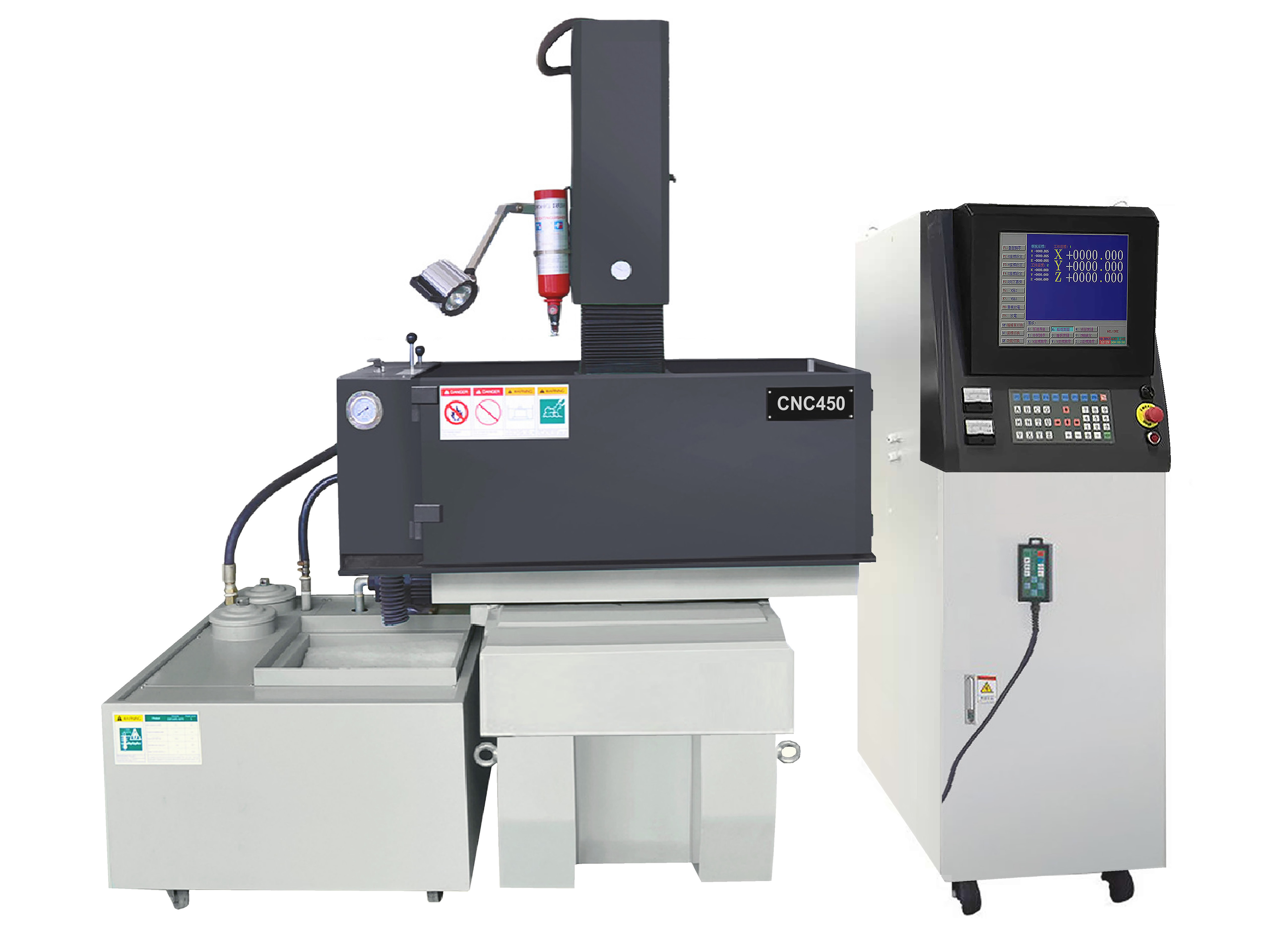

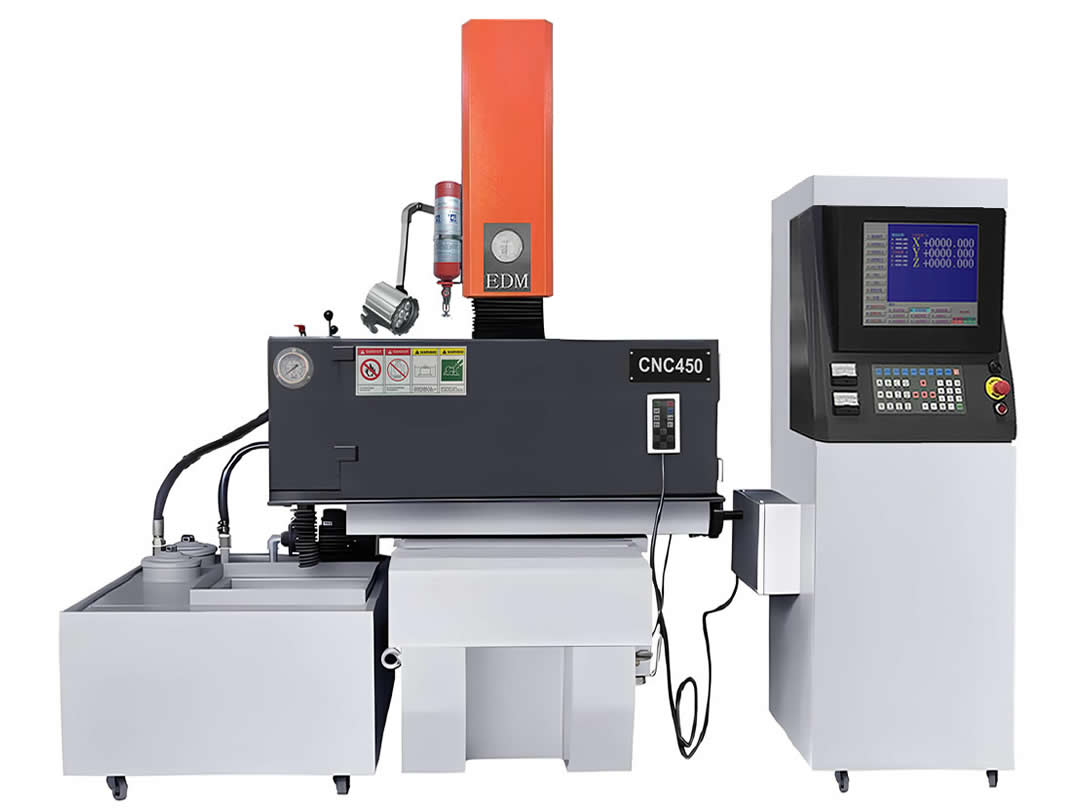

CNC450

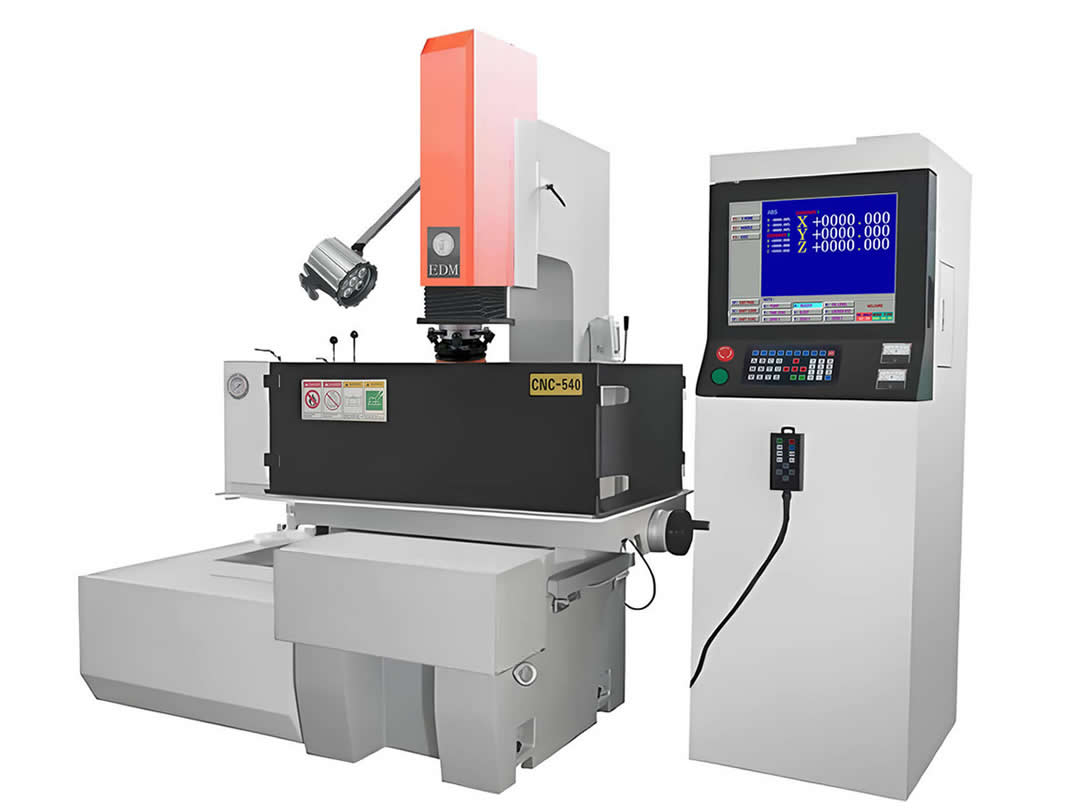

CNC540

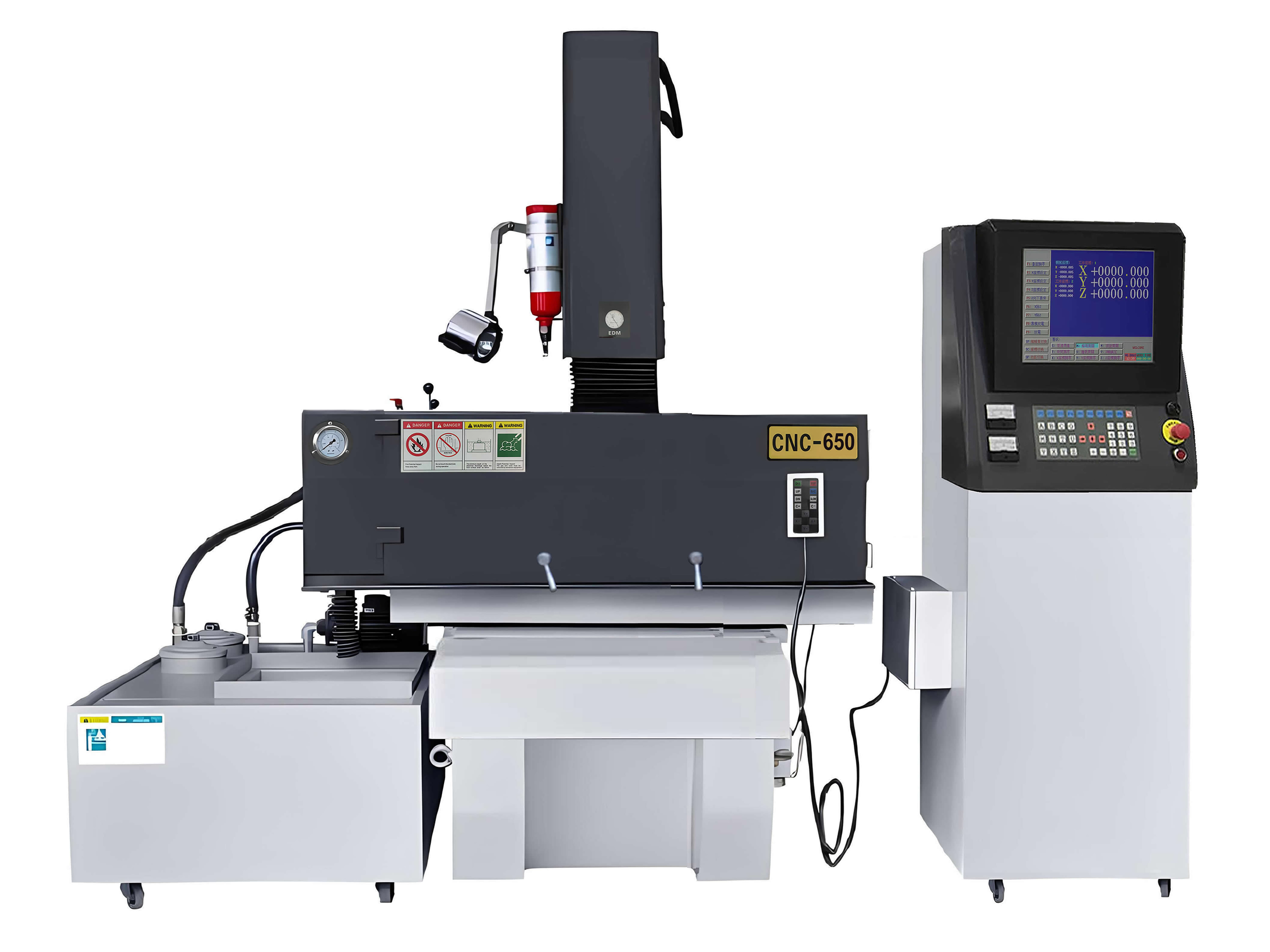

CNC650

機械特性

● CNC火花機是三軸數控的火花機，XYZ三軸自動精密型的火花機，操作簡單新手易學。

● 全系列由CAD精密計算機設計而成，結構強度高。

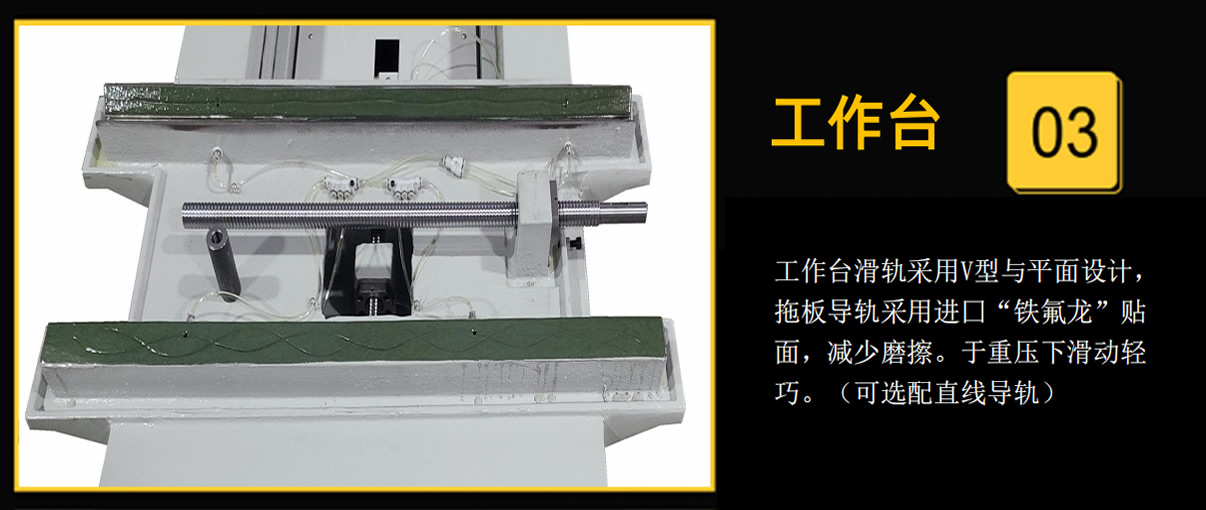

● 機床結構合理、不變形，剛性好，確保加工精度，滑軌采用V型與平面設計，于重壓下滑動輕巧，精密級軸承，拖板采用進口“鐵氟龍”導軌貼面。

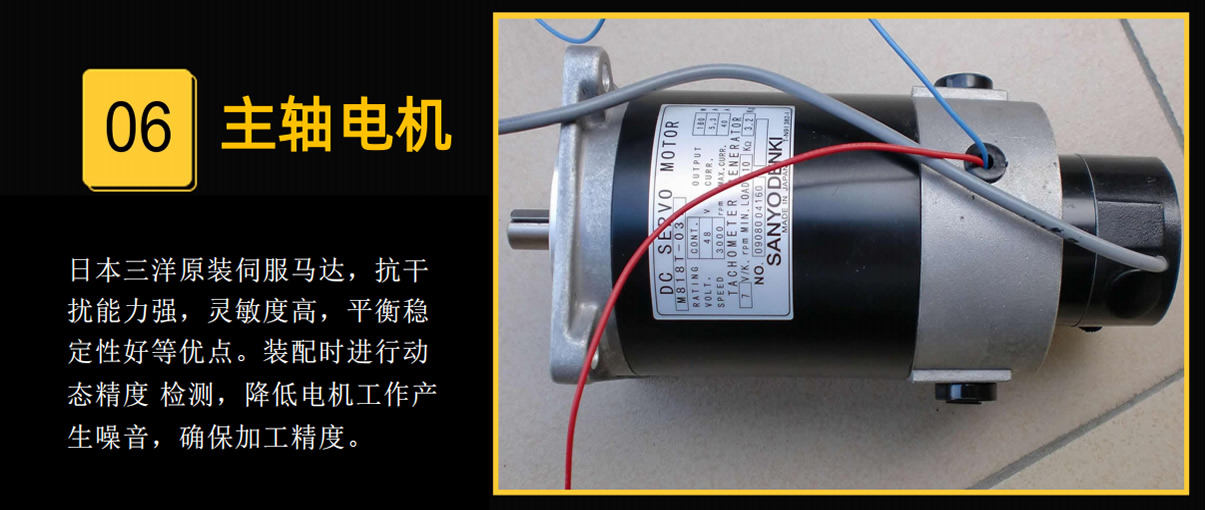

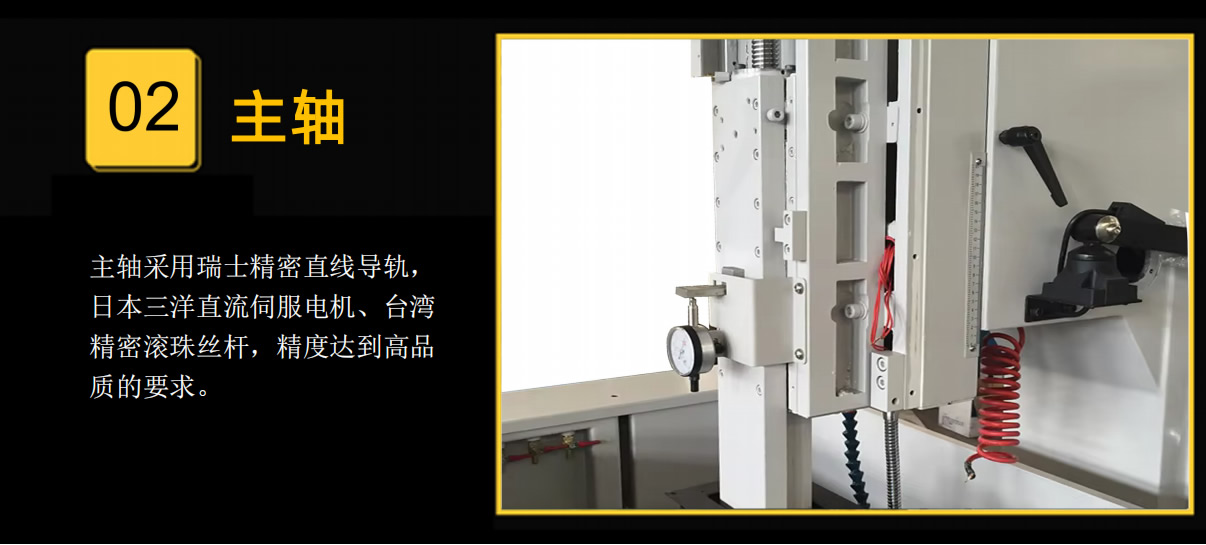

● 主軸采用日本三洋直流伺服電機帶動臺灣進口精密滾珠系桿，提高精密度達到高品質的要求。

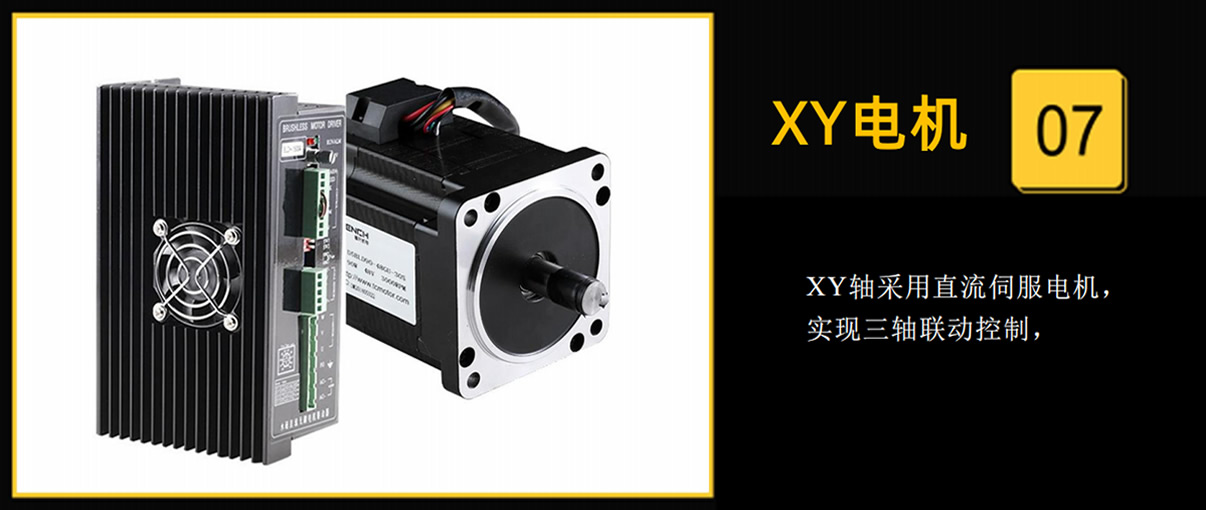

● Ｘ、Ｙ、Z采用DC伺服電機，自動移位自動加工，垂直側打等功能。

● 潤滑系統采用回收方式，滑軌潤滑動作一次完成，并保持外觀清潔。

● 工作臺面作高周波硬化熱處理并經由大型進口精密磨床研磨處理，以確保制造精度與壽命。

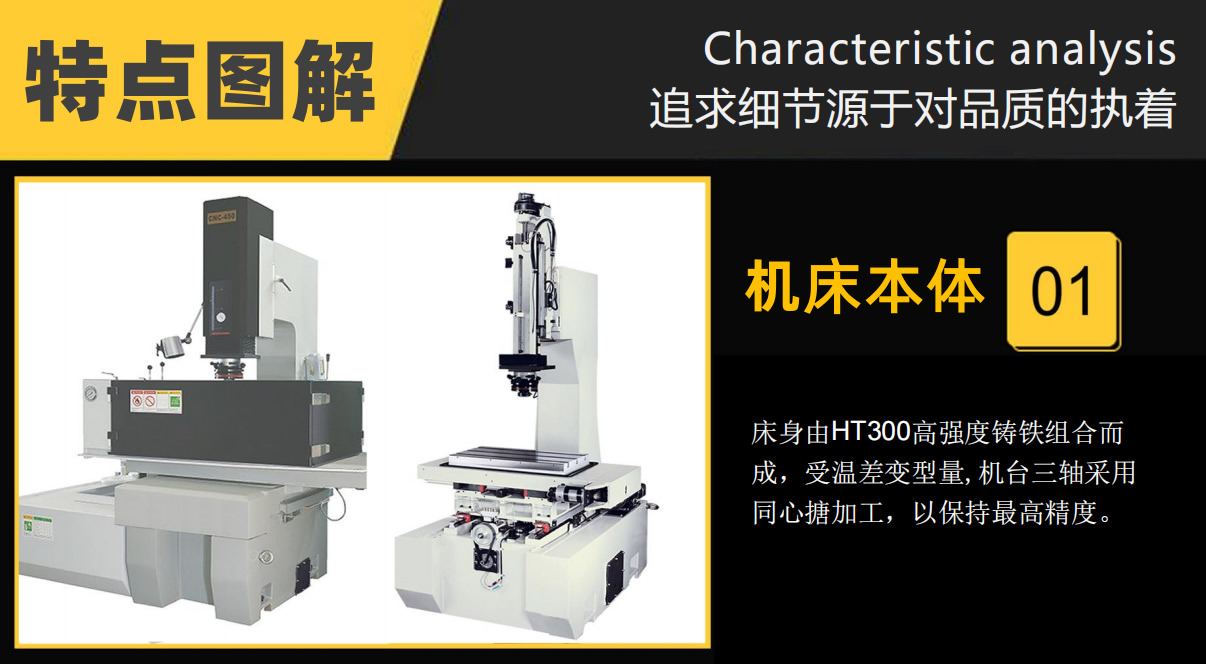

● 鑄材采用HT300經人工時效及各種處理，經久耐用，精度不變。

系統特性

● 提供 100組以上的檔案儲存(主要由內部硬盤的大小決定)，即可儲存 100個不同模具或客戶編號能力。具有點對點之自動移位功能，記憶意為 100*40000個點。

● 多種特殊電極材質選擇（銅對銅、鋼對鋼、石墨對鋼、銅對鎢鋼）。

● 具有 10段自動修細功能，可以：自行編輯、AUTOZ自動編輯、智能型條件編輯，三種編輯方式皆可由粗→中→細一次完成加工。

● 緩跳式二段排渣跳動，令大平面加工穩定，工作面火花紋均勻，有效提升速度。

● 程式化主軸跳動，令深孔加工之碳渣順利排出，有效提升細加工及深孔加工效率。

● 主軸緩跳式快慢抬升，令大面積加工穩定，火花紋均勻，有效提升大面積放電加工速度。

● Z軸自動靠模歸零功能。自動靠模，尋心功能。

● 具有電極消耗自動補正能力，在多孔加工時，可預設電級損耗量。計算機將自動補償深度，使每孔深度一致；

● 具有自動靠模及中心點尋找功能，提供更快速之校正功能；

● 機械原點自動歸零功能，加工中途停電時，計算機可自動找機械原點；

● 可做二軸六向側放電，向上放電加工功能，多孔加工、圓、方擴孔、45度清角加工，任意角度放射擴孔、平面擴孔、三軸螺旋加工；

● XYZ三軸使用光學電子尺回饋精度監視系統。

● 全新設計符合歐洲 CE安全規格之電源箱及15”LCD(顯示屏)，可以防塵、防水、防干擾，提高電子板壽命。

● 可選配鎢鋼材質專用電控箱，針對鎢鋼硬質合金加工速度提高、電極消耗低、表面細度佳，尤其適合硬質合金的細小花紋、螺紋的模具放電。

安全性

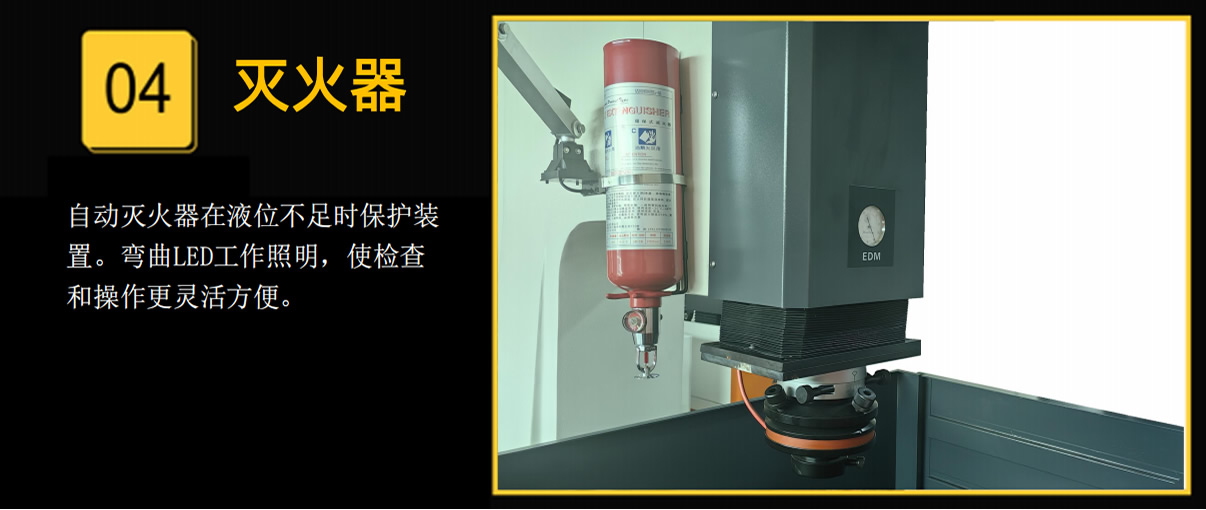

● 自動火警偵測。

● 放電定位電極頭部自動提升并停止加工。

● 加工中如X、Y軸被移動超過0.02mm,控制器即自動停止放電。

● 線路短路，保險開關自動切斷電源。

主要技術參數

項目		參數
機床型號		CNC350	CNC430	CNC540	CNC650	CNC750
工作液槽尺寸（長×寬×高）		950×680×420mm	1200×680×420mm	1380×760×520mm	1580×870×630mm	1650×1100×630mm
工作臺面尺寸（長×寬）		600×300mm	650×350mm	850×450mm	1000×550mm	1100×600mm
工作臺行程（X×Y）		350×250mm	400×300mm	500×400mm	600×500mm	700×550mm
Z軸行程	主軸頭行程	180mm	200mm	200mm	250mm	250mm
	輔助軸行程	200mm	250mm	300mm	300mm	350mm
工作臺到電極平頭最小/最大距離		200-580mm	220-620mm	270-700mm	300-800mm	340-850mm
最大電極重量		50kg	80kg	100kg	150kg	150kg
最大工作尺寸		750×400×400mm	1050×650×560mm	1150×600×560mm	1350×800×600mm	1700×920×720mm
最大工件重量		300kg	400kg	500kg	1000kg	1500kg
電源		3×380V ±10% ,50/60Hz
最大加工電流		50A/75A/100A
功率		4.5KVA/7.5KVA/10KVA
最大加工速度		460mm3/min, 560mm3/min, 700mm3/min
加工電壓		100V
高壓選擇		150V/270V
最小休止時間		1us
最小放電時間		1us
電極消耗比		<0.2%
最佳表面粗細度		0.3μm
編程方式		Menu 方式，MIDI方式
最多程序儲存量		100組40000個點
顯示器		15"LCD
手控盒		手動脈沖發生器（3M）
(遙控器)移位速率		0.005m(每單位)x1,X5,X10
位置指令		絕對/增量方式
各軸運動方式		X、Y、Z軸伺服控制
各軸補償		各軸分別進行步距誤差補償、間隙補償
插補方式		直線、圓弧、螺旋線
連續加工最多孔數		100個(固定孔可重復作4000次加工)
各軸分辨率		0.5μm
最小驅動單位		1μm
XYZ軸驅動方式		直流伺服/交流伺服（選配）
控制電箱尺寸		950×600×1850mm
控制電箱重量		220kg
加工液過濾方式		交換式紙芯過濾器
過濾精度		5～10μm
油箱容量		400L	430L	550L	820L	1000L
機器重量		1300kg	1450kg	1650kg	2000kg	2900kg
機床外觀尺寸		1470×1350×2300mm	1470×1350×2300mm	1650×1460×2300mm	1900×1680×2360mm	2000×1710×2360mm
