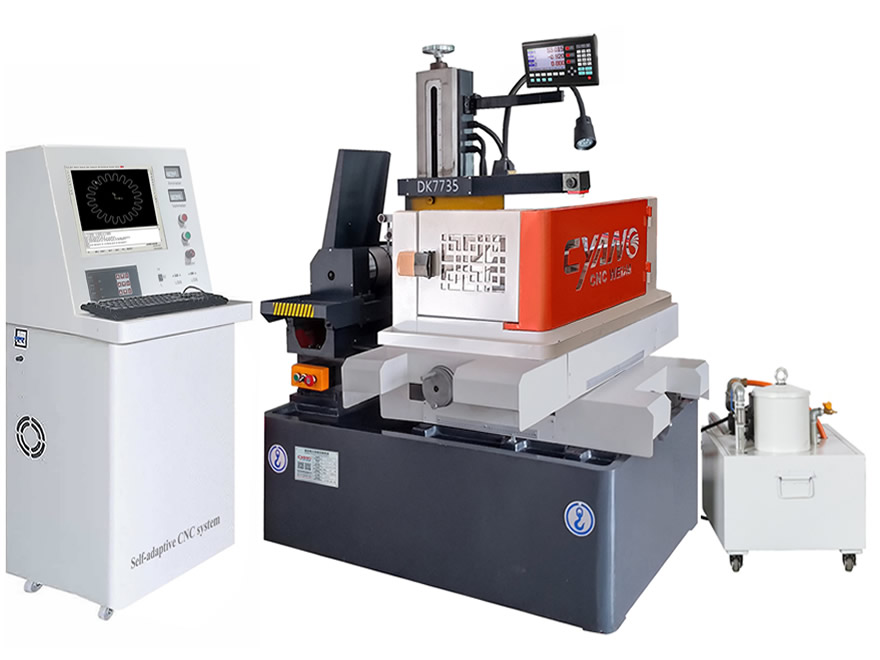

DK7745快走絲
發布時間:2019-12-30瀏覽次數:1103
  • 經濟型快走絲
  • 環保型快走絲
  • 豪華型快走絲

主要特征

  設備嚴格執行【國家標準】GB/T 7926-2015 數控往復走絲電火花線切割機床 精度檢驗,其各項技術指標符合該標準的要求;

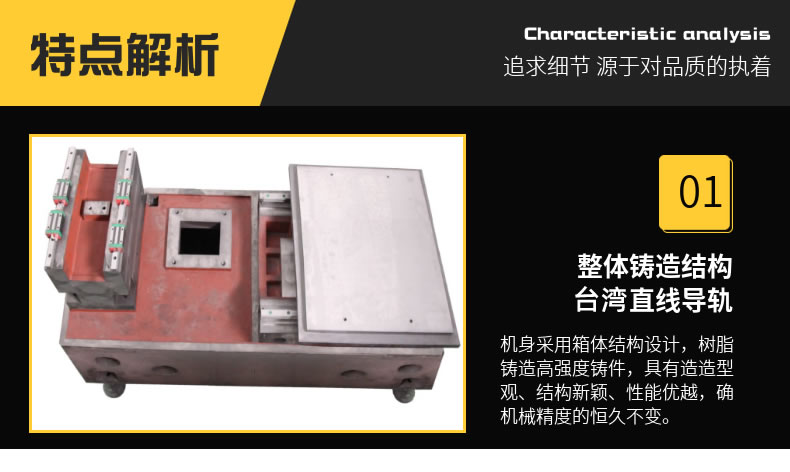

  采用樹脂砂鑄造技術,高剛性堅固的結構設計,配合最佳的支柱(RIB)設計來承載立柱,降低鑄件應力所造成的變形,以達到高精密的基本要素。

  長方型箱體結構床身,兩懸臂對稱結構線架,比起C型結構,兩懸臂對稱結構縮短了運絲路徑,從而減少了振動點,確保了精度;

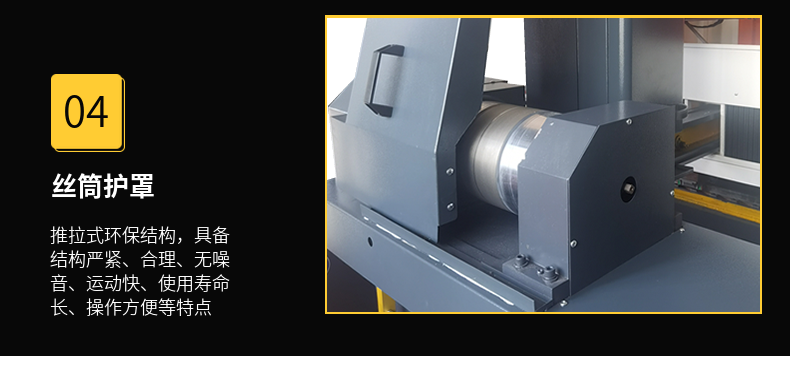

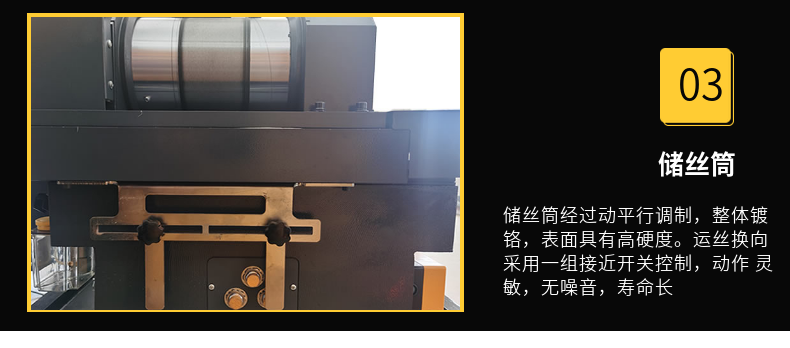

  運絲筒采用輕型鋼質材料表面鍍,耐磨抗腐蝕,平穩度高、配置變頻器控制往復旋轉,提高加工精度、光潔度,減少斷絲。

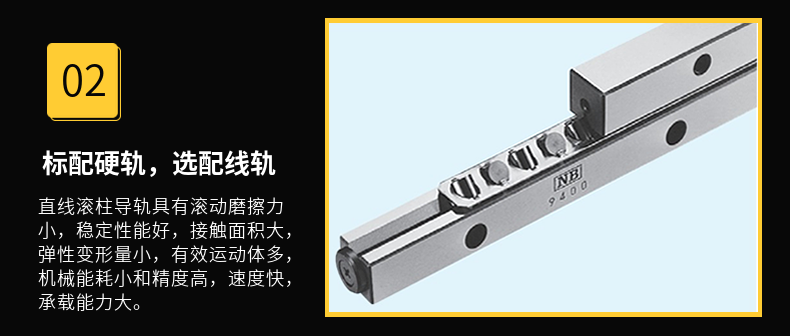

  X、Y軸采用國產品牌高精度硬軌,高載重精度保持性高??蛇x配直線導軌;

  X、Y軸絲杠選用精密研磨級滾珠絲杠,保持高精度;

  X、Y軸采用步進電機和節能無阻驅動器;

  運絲采用自動緊絲機構,確保電極絲在運行時的穩定性,對于初學者更方便操作;

  工作臺防護采用金屬框架水槽設計,造型優美,操作方便,節省空間。具有防塵、防壓、防漏,一改以往線切割污穢不堪的形象,讓加工過程滴水不漏。起到保護環境和工人身體健康及延長設備使用壽命的作用;

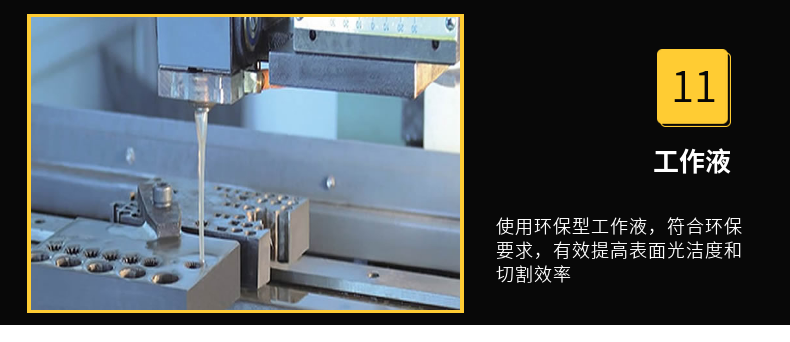

  使用環保工作液,噴流均勻,廢液符合國家二級排放標準;

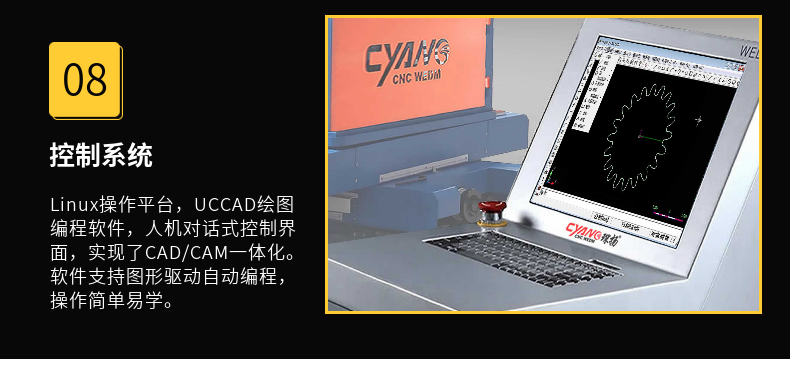

  X8/Autocut繪圖編程軟件,實現了CAD/CAM一體化。

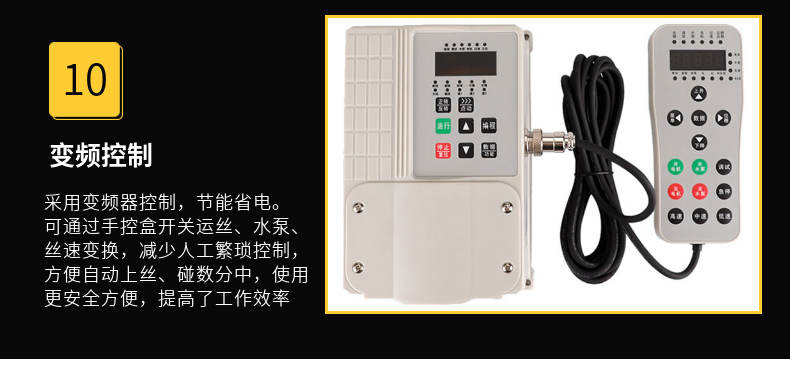

  手控盒操作,降低了工人的勞動強度,提高了工人的工作效率,減小了誤操作機會;

  高速高頻脈沖電源,保證了在極速切割的條件下的穩定加工;

  控制系統經高溫48小時老化工藝,極大降低了故障率。

  支持圖形驅動自動編程,用戶無需接觸代碼,只需要對加工圖形設置加工工藝,便可進行加工;

  支持多種線切割軟件生成的3B代碼、G 代碼等加工代碼;

  XYUV 4軸可設置換向,實時監控線切割加工機床的X、Y、U、V四軸加工狀態;

  加工預覽,加工進程實時顯示;可放大、縮小觀看圖形,可從主視圖、左視圖、頂視圖等多角度觀察加工情況;

  錐度工件的加工,采用四軸聯動控制技術,可以方便的進行上下異形面加工,使復雜錐度圖形加工變得簡單而精確;

  具有自動報警功能,在加工完畢或故障時自動報警,報警時間可設置;

  斷電時自動保存加工狀態、上電恢復加工,短路自動回退等故障處理;

  加工結束是否自動關閉機床電源由用戶設置。


主要技術參數

項目

參數

機器型號

DK7740

DK7745

DK7745F

XYZ軸行程

450×550×400mm

450×550×400mm

450×650×400mm

工作臺面尺寸

820×570mm

820×570mm

920×580mm

工作臺液槽尺寸

970×720×400mm

970×720×400mm

1050×720×400mm

最大切割厚度

400/700/1000mm可選

最大工件重量

500kg

U、V軸行程

70×70mm

加工錐度角(角度/厚度)

±6~15 °/ 80mm

電極絲速度

1.18-11.18m/s

使用鉬絲線徑

Dia.0.10.22mm

電極絲恒張力

10-30N

工作臺定位精度

0.02/500mm(GB/T 7926-2015)

重復定位精度

±0.01mm(GB/T 7926-2015)

最大切割

≥300mm2/min指定材料和厚度

最佳表面光潔度

Ra≤2.5~3.2μm指定材料和厚度

加工精度

直身0.015mm (GB/T 7926-2015) 錐度±0.03mm (GB/T 7926-2015)

機器外觀尺寸

1450×1050mm×1700mm

1500×1100mm×1700mm

1650×1150mm×1700mm

機器總重量(

1100Kg

1250Kg

1350Kg
