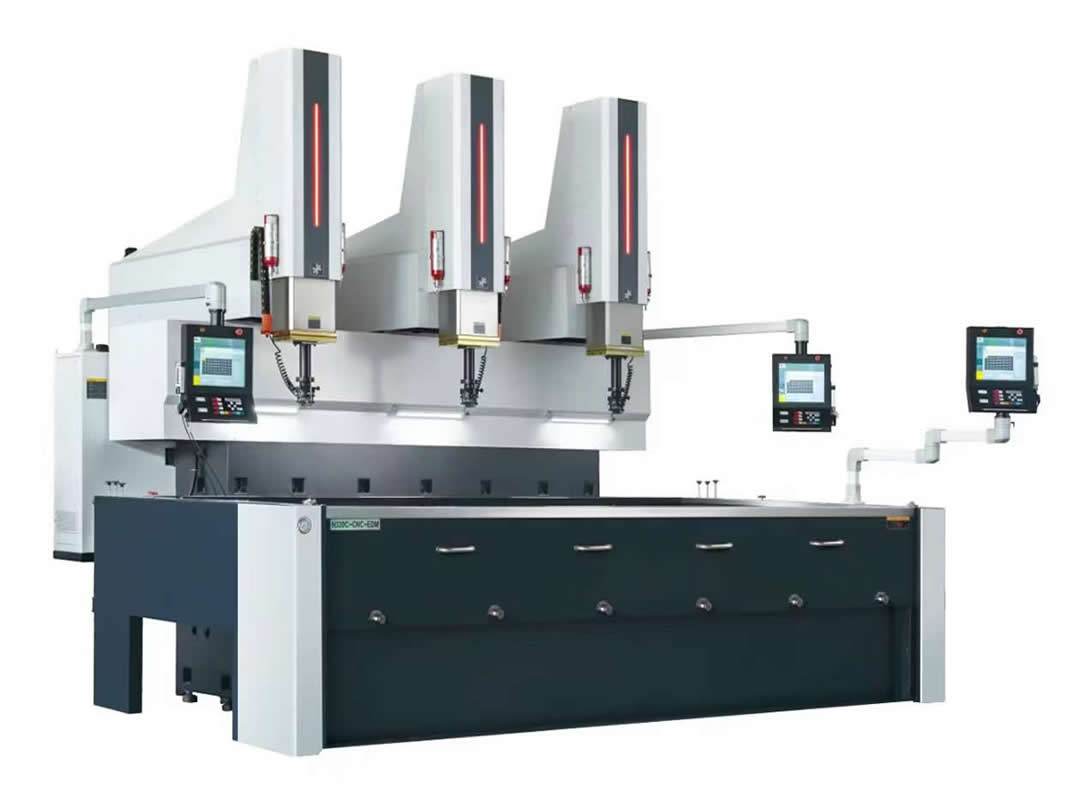

CNC2110多頭火花機
發布時間:2020-01-04瀏覽次數:452
  • CNC2110
  • CNC2110EDM
  • CNC3000

雙頭火花機機械特點:

● 主機采用有限元技術分析,優良的強韌鑄鐵,結構加強筋的科學合理布局,使得床身、立柱獲得了高剛性和較小的熱變形,從而使得機床實現了高精度、高速度的加工性能;

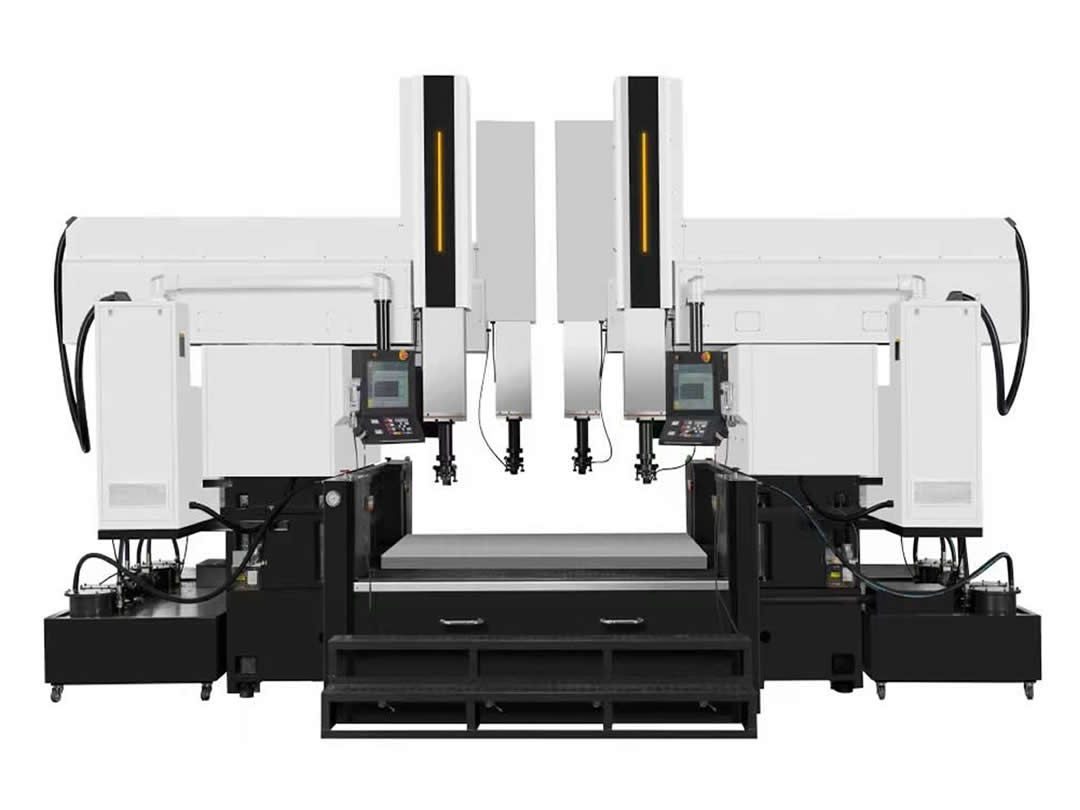

● 雙頭機結構為雙牛頭式,兩個立柱對稱布置在床身兩側,每個立柱上安裝一個獨立的主軸頭(Z軸)。結構剛性好,熱對稱性好,兩個主軸間無機械耦合干擾。卓越的整體剛性和穩定性,有效抵抗加工力,保證雙頭加工的長期精度一致性。

● 雙立柱主軸設計,每個主軸擁有獨立的運動控制系統和放電電源,能夠同時、獨立且精確地控制兩個主軸的所有運動軸和放電過程,可實現最靈活的加工。

● 采用固定工作臺的形式,承重能力大,不會因工作臺面荷重而影響加工精度,更適合大、中型模具的加工;

● 工作液槽采用向下拉的手控門設計,節省操作空間,集中潤滑系統設計,有利于機床的維護和保養;

● 采用自動供油系統,可自行設定供油量及供油間隔,保證其運動順暢。


CNC系統主要功能

● 全新的電火花數控系統搭載了Windows7嵌入式操作系統,多軸聯動功能(可支持六軸聯動選配);

● 專家系統,配有強大的加工工藝數據庫,自動生成各種不同型腔加工工藝模塊,可根據不同材質的加工要求選擇應用。能進行電極和工件材料的組合加工;銅/鋼、石墨鋼、銅/鋁合金、石墨/鋁合金、銀鎢/鋼、銅鎢/鋼、銀鎢/硬質合金、銅鎢/硬質合金、銅/鋅合金、石墨/鋅合金、銅/銅合金;
●  硬質合金專用回路、高速石墨加工回路、鏡面加工回路、超高精加工回路、梨皮面加工回路(選配)等;
● 搖動功能:自由搖動,加工到底側搖,象限搖動,鎖定指定軸搖動,自定義象限區域搖動;
● 超精PIKA加工電路鏡面加工功能:精細的電流控制電路,具有更好的大面積超精加工性能,同時具有出色的清角性能;
●  實現大面積高光潔度、小面積超精PIKA鏡面加工電路:AI數控電源搭載PIKA加工電路,可實現Ra值優于0.1μm的均一性鏡面加工;
● 高精度高效率低損耗:實現機床加工的高精度(重復定位精度≤5μm)、高效率(≥530mm/min)、低電極損耗率(≤0.1%);
● 自動加工功能:輸入電極和工件的材料、加工面積、電極的收縮率、所需的表面光潔度等。然后,控制系統根據專家數據庫自動計算從粗加工到精加工的加工參數;
● 自動定位功能:端面定位、中心定位、拐角定位、內孔定位、隨機三點定位、出料位置自主定位等;
● 具有電極消耗自動補正能力,在多孔加工時,可預設電級損耗量。計算機將自動補償深度,使每孔深度一致;
● 機械原點自動歸零功能,加工中途停電時,計算機可自動找機械原點;
● CNC指令,標準G代碼,ISO代碼;
● 斷電復位,錯誤信息提示功能;
● 可做二軸六向側放,多孔加工、圓、方擴孔、45度清角加工,任意角度放射擴孔、平面擴孔、三軸螺旋加工;

● 安全控制功能:過載保護、代碼語法檢測、油位控制、油溫控制、自動滅火器。


主要技術參數

項目

說明

型號

CNC2110

CNC2590

CNC3000

工作臺尺寸

2500*1200 mm

2700*1200 mm

3200*1200 mm

X、Y、Z行程 (單頭)

2300*900*600mm

2500*900*600mm

3000*900*600mm

X、Y、Z行程 (雙頭)

2*1450*900*600mm

2*1750*900*600mm

2*2400*900*600mm

加工液槽內部尺寸

3500*1800*850mm

3800*1800*850mm

4500*1800*850mm

承重最大電極重量

450kg

450kg

450kg

工作臺承重量

8000kg

10000kg

15000kg

電極板至工作臺面距離(最小/最大)

660-1260 mm

660-1260 mm

700-1300 mm

定位精度

≤0.008mm

重復定位精度

≤±0.003mm

油槽開閉方式

下拉

工作液箱容積

4900L

電源柜類型

懸臂版

顯示

液晶屏/ TFT-LCD顯示方式

操作系統

Windows

系統語言

中、英

輸入方式

觸摸屏、鍵盤、U盤、局域網

最小驅動單位

0.001mm

控制軸數

三軸三聯動

總輸入功率

9KVA

輸入電源

380V 50Hz

最大加工電流

50A

最佳表面粗糙度

≤0.2um

最小電極損耗

0.1%

最高生產率

≥500mm3/min

機床外形尺寸

5520*5150*3450mm

6630*6900*3900mm

7130*6900*3970mm

機床重量

15000kg/雙17000kg

17000kg/雙19500kg

23000kg/雙25000kg
