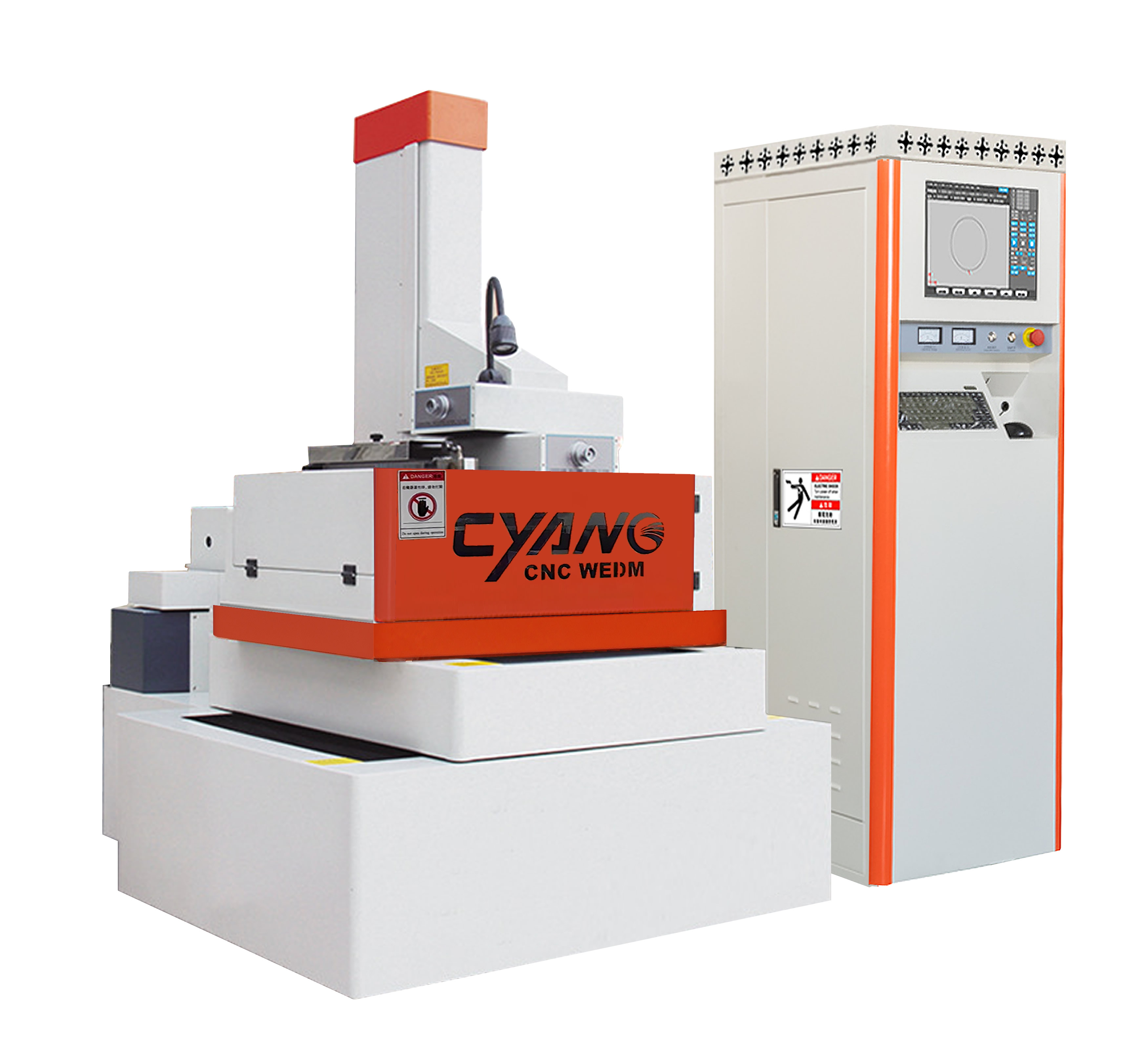

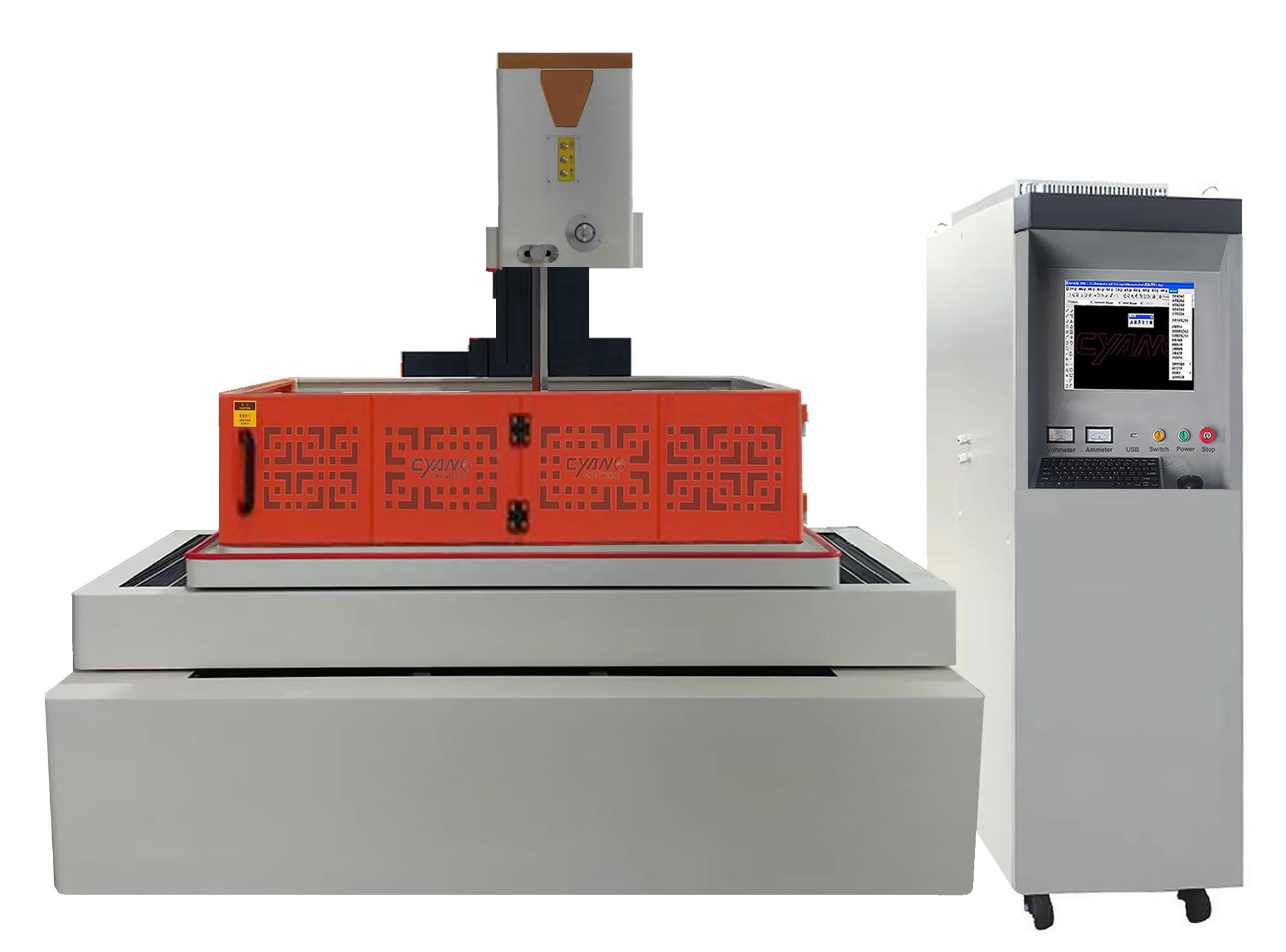

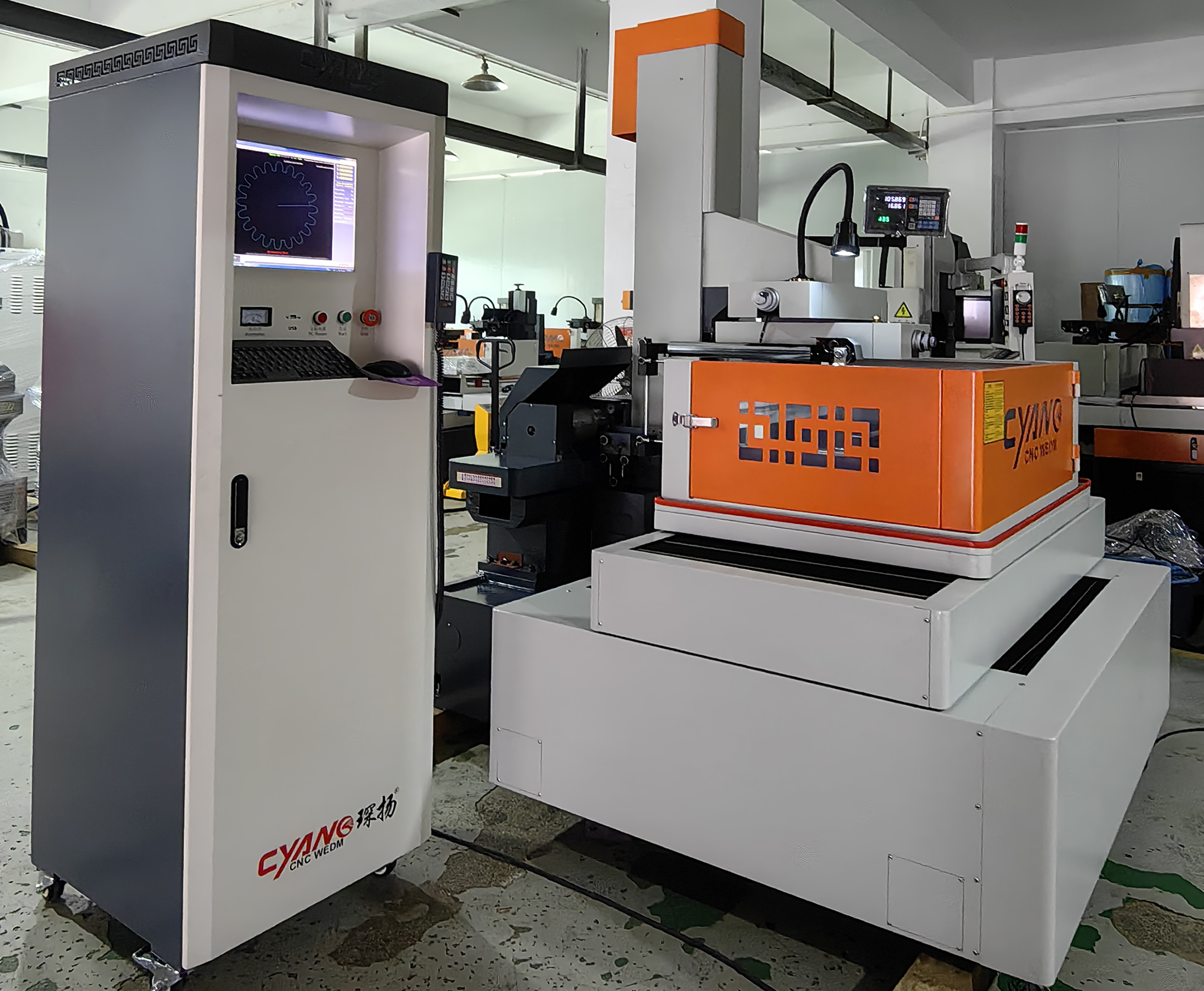

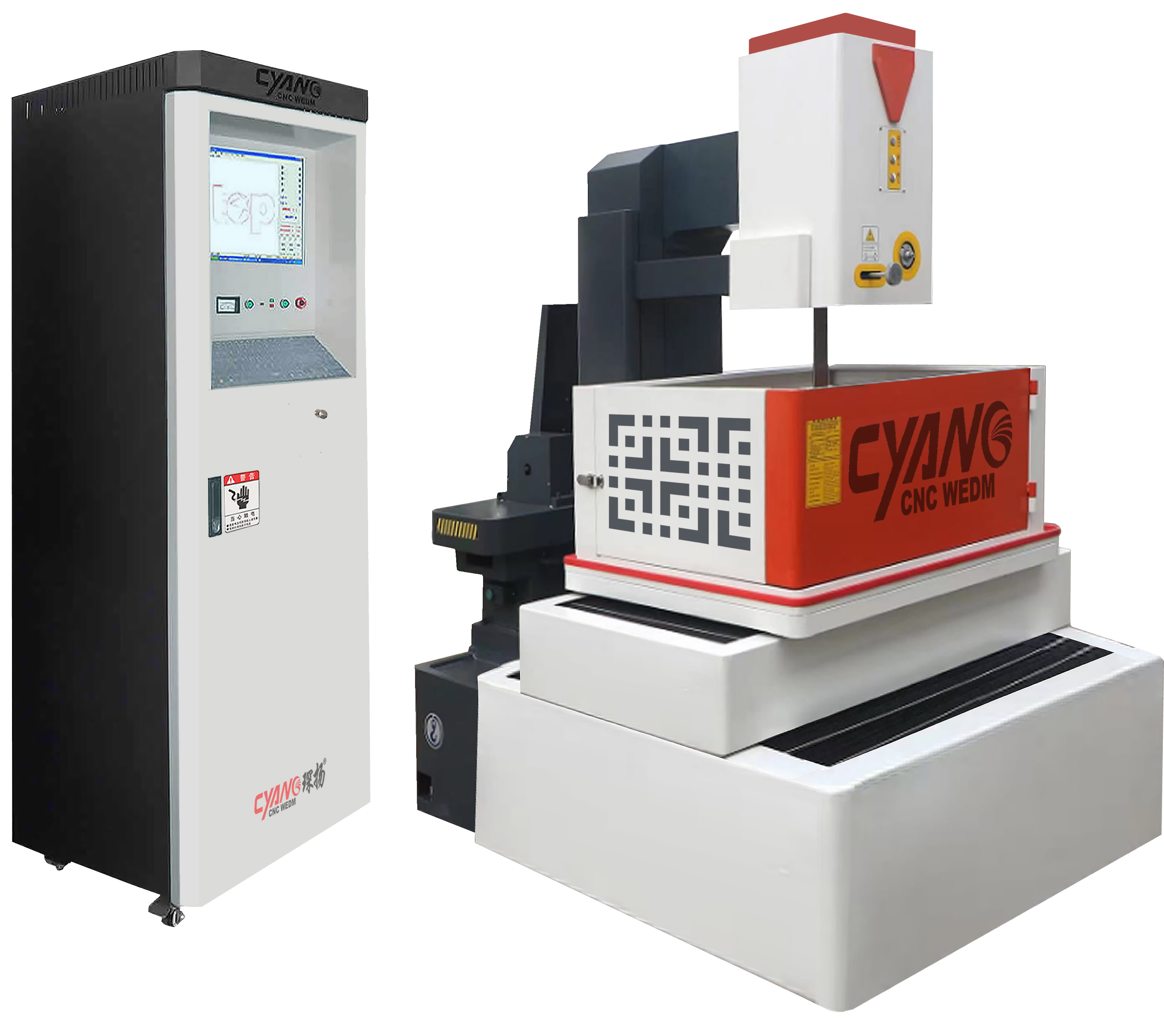

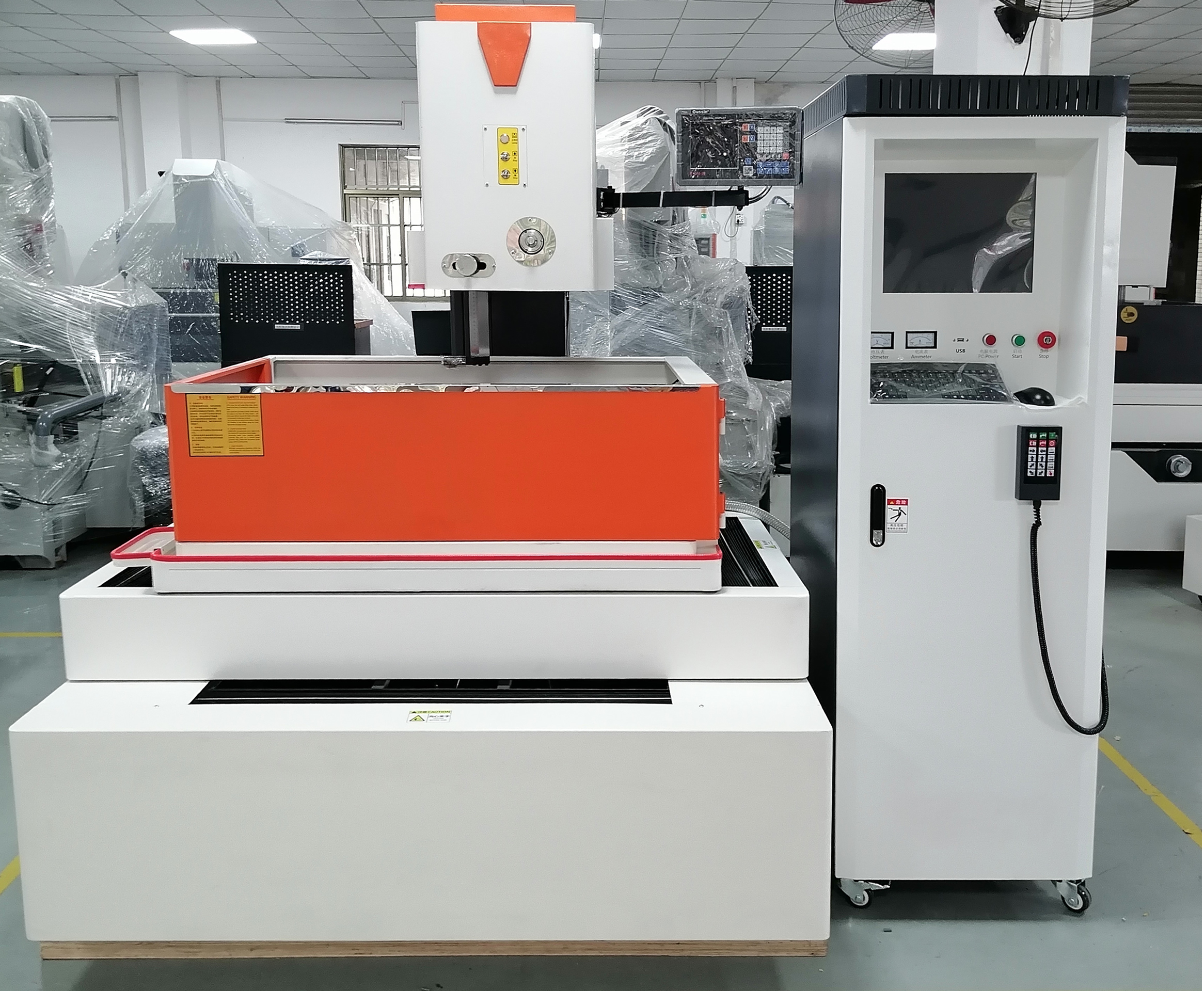

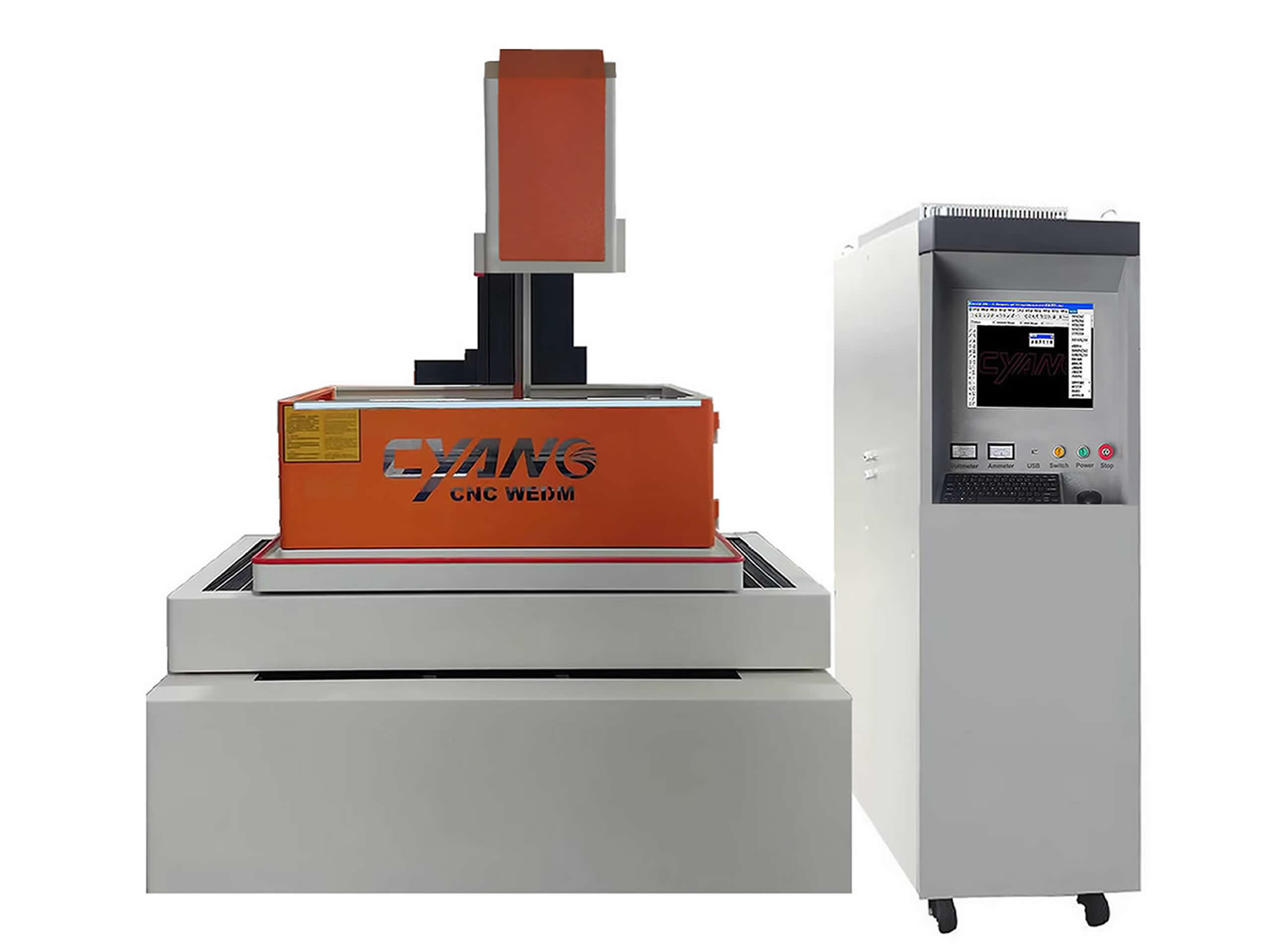

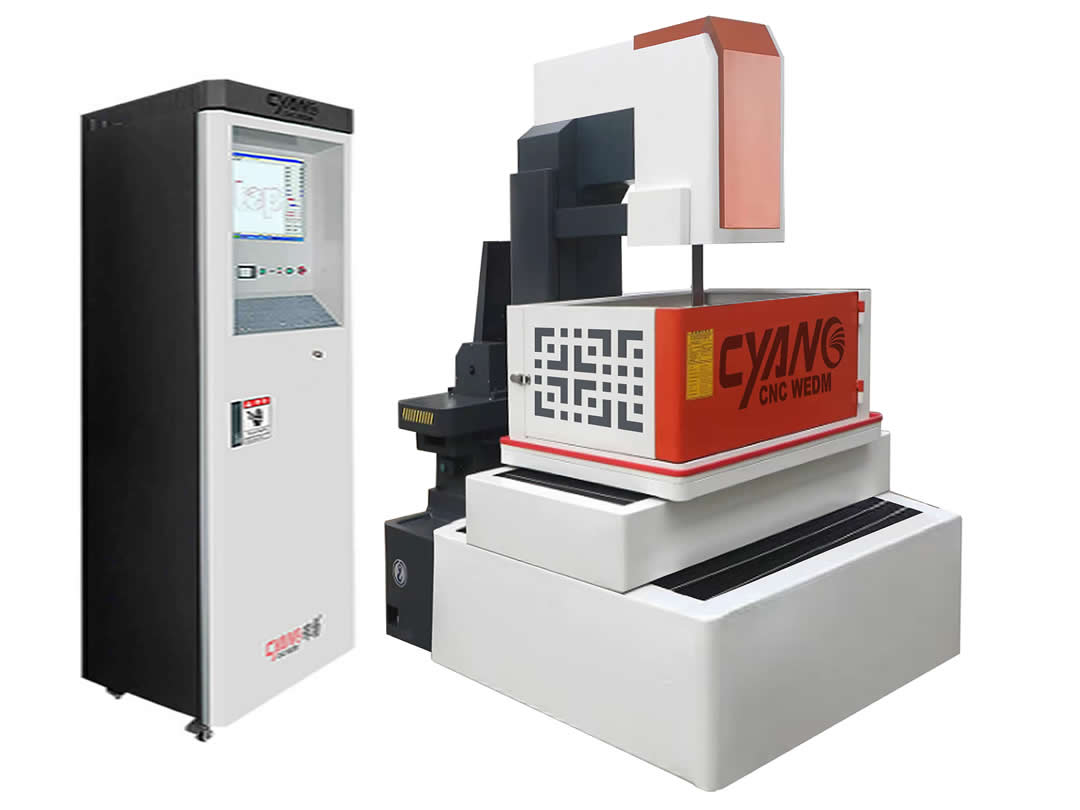

精密伺服中走絲
發布時間:2020-02-26瀏覽次數:1498
  • 430AC
  • 540AC
  • 540D

主要特色

四軸交流伺服電機結合四軸臺灣精密滾珠絲杠及直線導軌,實現零點位置設定及螺距補償閉環控制,控制性能更為可靠,切割速度和移動速度更快(5000mm/min,),大大縮短了孔距間移動時間,帶來前所未有的工作效率和精度保證;

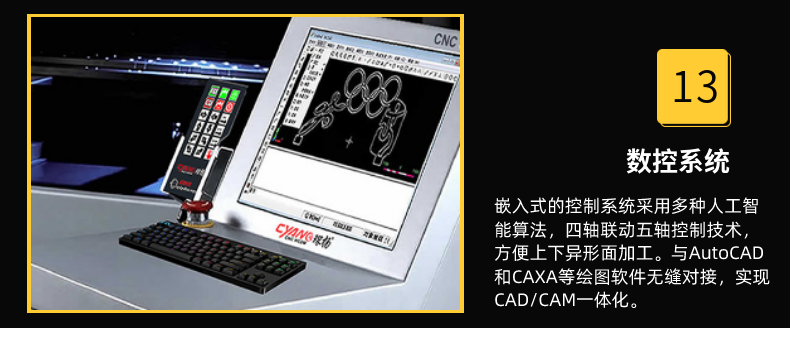

Windows平臺,AutoCAD繪圖軟件,實現了CAD/CAM一體化。軟體具有強大的代碼編輯功能,支持多行剪切、復制、粘貼,并具有撤銷、重做等人性化設計。軟件使用簡單,熟悉AutoCAD的使用者無需額外學習、便能在很短時間內就可以使用它編程,使其所掌握的AutoCAD知識和技能得以充分發揮和利用,擴大了線切割使用對象。開創中走絲線切割易用時代!

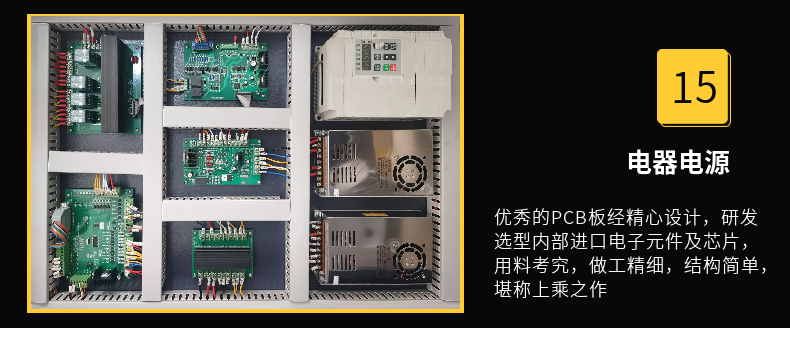

Windows 放電智能人機交互系統, 強大的工藝參數庫,還可實時修改放電參數,放電時無需暫停即可修改參數。  實時智能控制高頻脈沖電源,采用3ns超高速大規??删幊蘁PGA器件作為實時處理控制核心器件,數字化雙DSP控制,以及有源PFC、軟開關技術,可根據實時加工自動切換高速或精細放電。大限度地防止鉬絲的燒傷或燒斷,有效降低鉬絲的損耗。以達到在保持使放電效率更高、速度更快的前提下,提高表面質量。

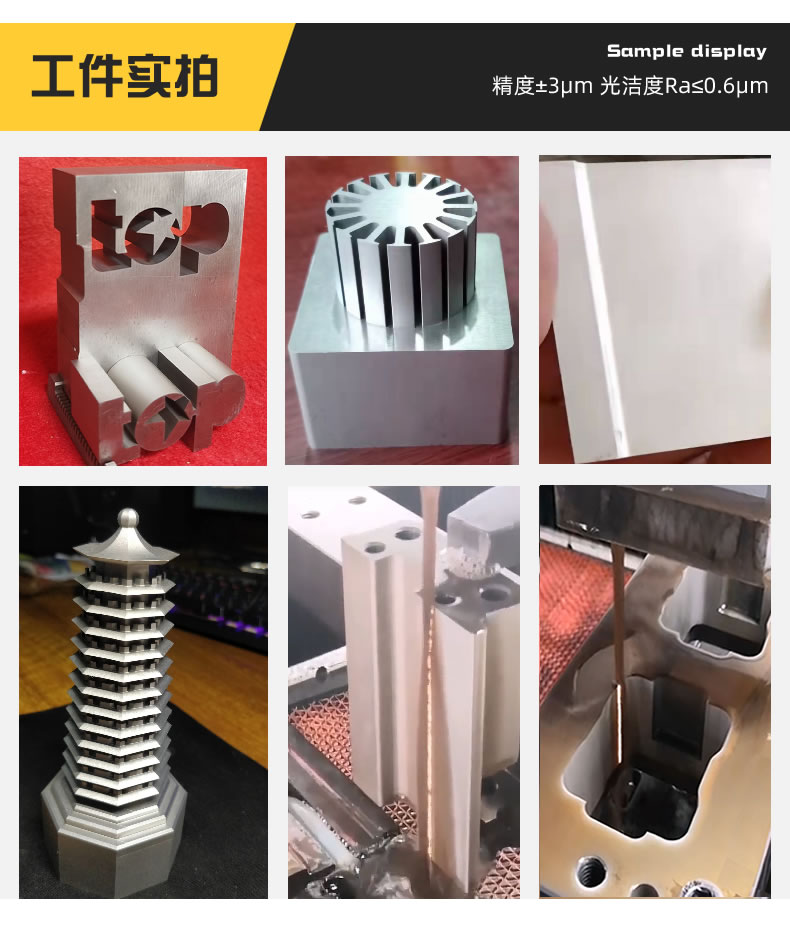

超群的加工性能(效率、粗糙度、精度三大指標)

     最大效率突破 300mm2/min

  最佳表面粗糙度低于 Ra0.65μm

  最高加工精度 ±4μm

主要用途

機床具有高效率、高精度、高光潔度等特點,適合冷沖壓模、塑料擠壓模、滾齒刀、精密及形狀復雜的零件 (包括大錐度、等錐、不等錐、上下異形等復雜面)等加工,如塑鋼門窗異形材成型模具,鋁合金門窗異形成型模具、汽車零部件、電視機、洗衣機等家用電器外殼塑成模具及大載荷和大厚度大型模具及復雜形零件、 微小窄縫的零件加工。是高鐵、汽車、造船、航空航天、冶金礦山、機床制造、電子儀器儀表、鐘表、珠 寶、無人機、自動化機械、模具制造、軍工等行業部門企業提高精密加工的高效設備,也是大、中批量零件加工的理想設備。

機械特點

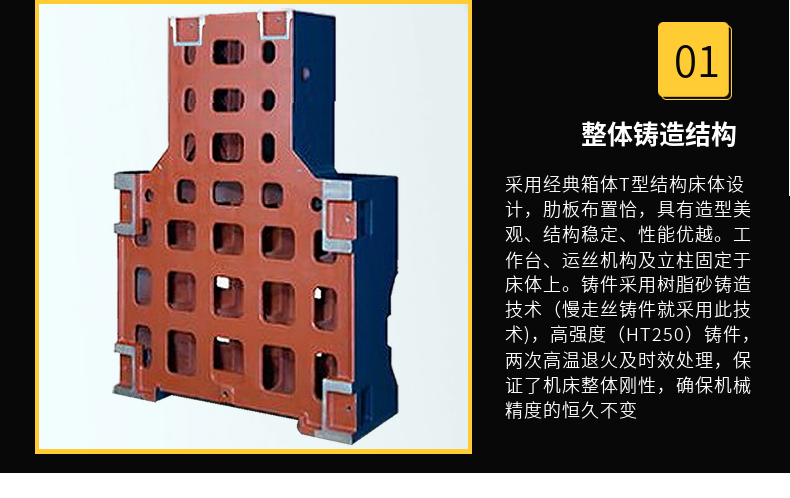

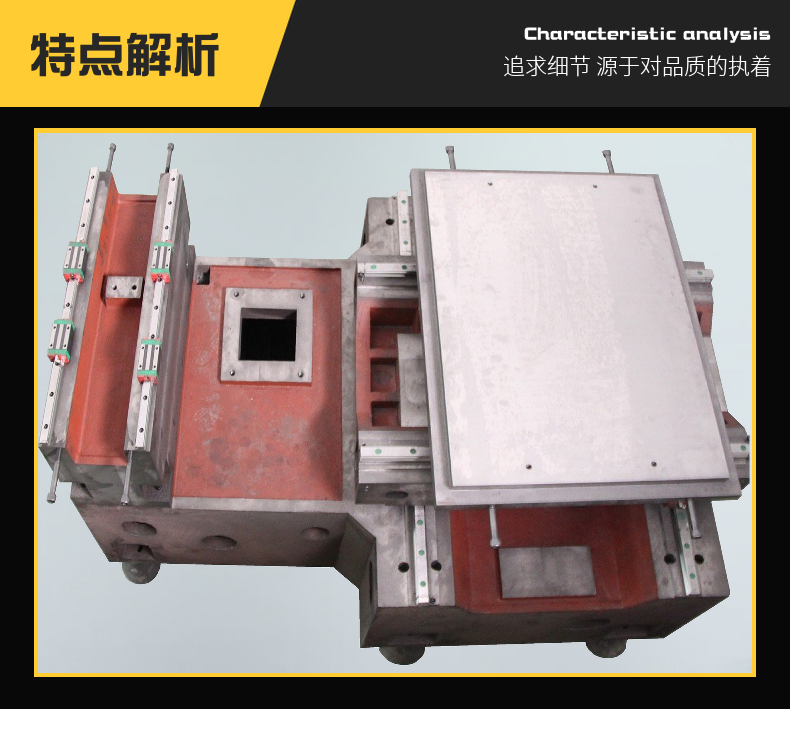

● 床身是采用高強度蜂巢式鑄件設計成型的基座,為機床的承重部件,配合最佳的C型支柱設計來承載錐度機構,降低鑄件應力所造成的變形,以達到高精密的基本要素。

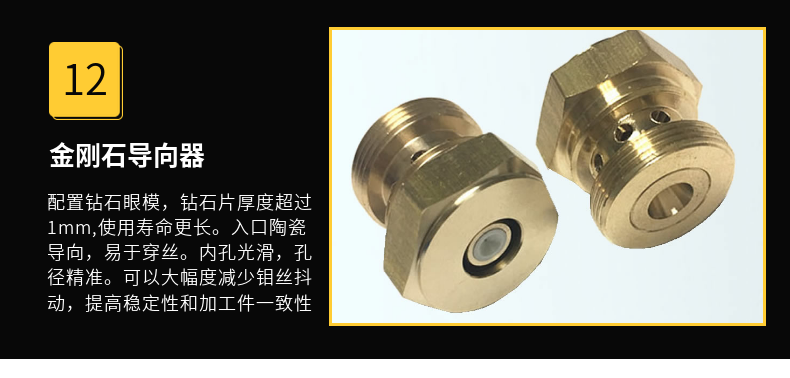

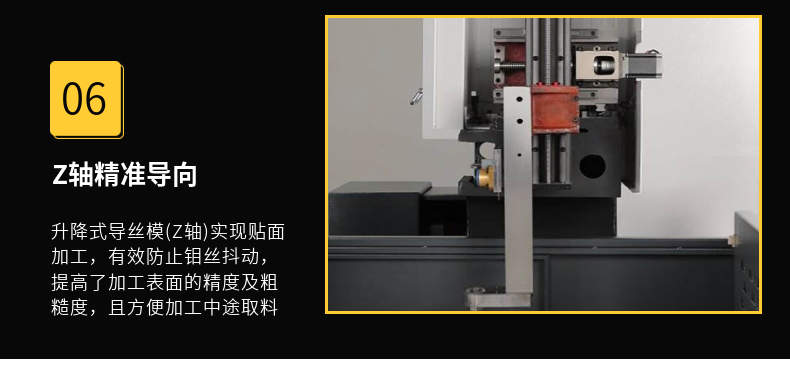

● 加強“C”型線架(慢走絲結構線架),Z軸升降式導絲模實現貼面加工,有效防止鉬絲抖動,避免了切割表面線痕
● 灰口鑄鐵HT250 以上,兩次高溫退火及時效處理,確保機械精度的恒久不變。

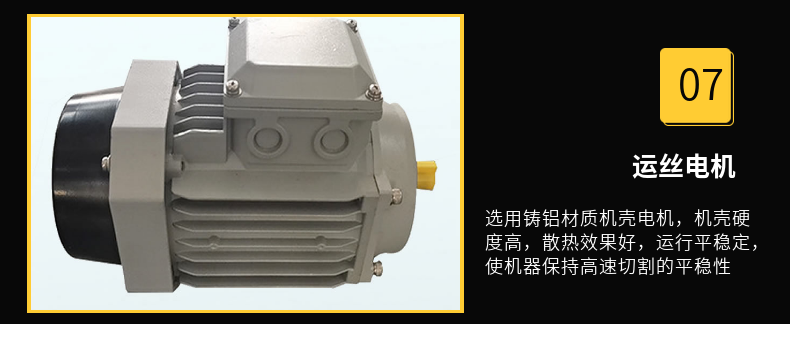

● 運絲筒采用輕型鋼質材料表面鍍鉻,耐磨抗腐蝕,平穩度高、配置變頻器控制往復旋轉,提高加工精度、光潔度,減少斷絲。

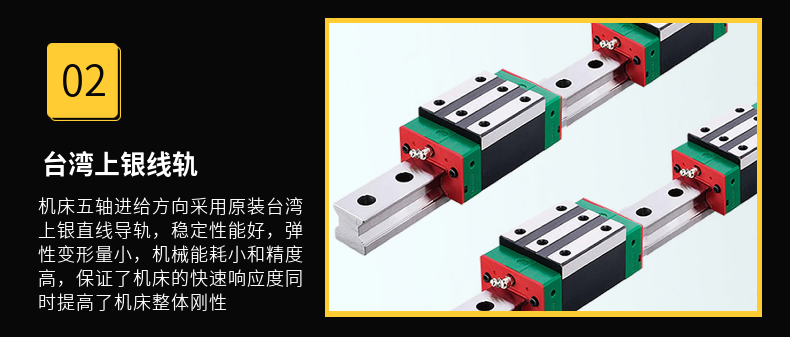

● XYUVZ軸及運絲運動導軌采用臺灣上銀直線導軌,保證了機床的快速響應度和定位精度。

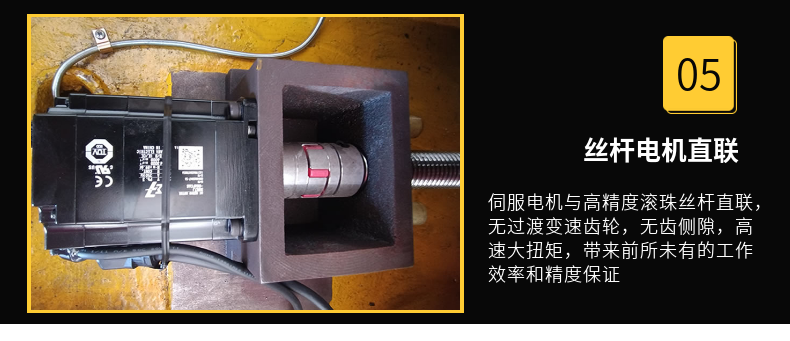

● 運動絲桿采用臺灣上銀C2級高精度滾珠絲桿,提高了機床的定位和重復定位精度。

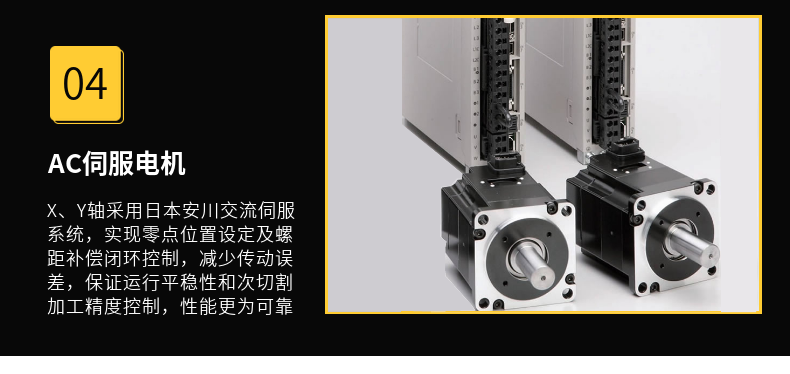

● 工作臺驅動電機采用反應靈敏的日本安川品牌交流伺服馬達閉環控制,提供切割的精度保證。
● 硬件極限開關保護,軟件極限保護。

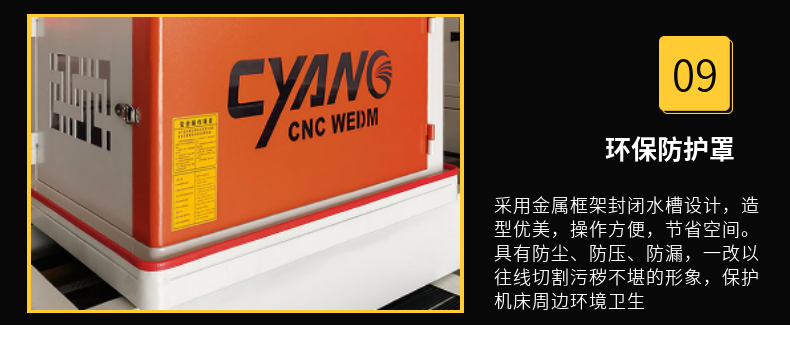

● 折疊式水槽門結構,左右開啟,便于裝夾工件和穿絲操作。

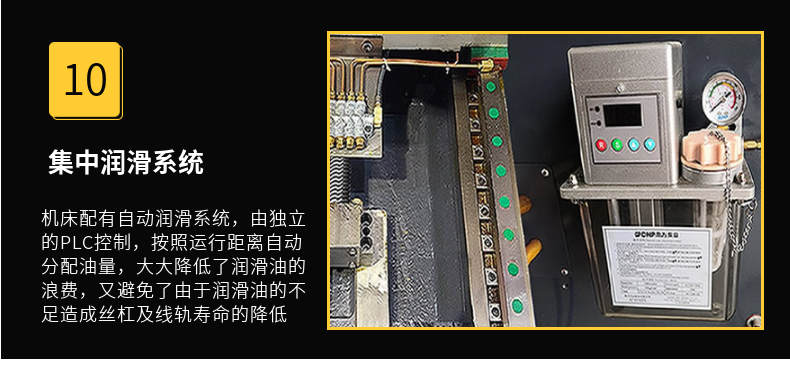

● 全自動電磁潤滑泵潤滑運動絲杠及線軌,提高機床使用壽命。

數控系統功能:

● 坐標系:增量坐標(相對坐標);
● 圖形坐標變換、縮放、旋轉功能,圖形跟蹤顯示功能;
● 直線、圓弧插補功能;
● 斜度加工功能;
● 上下異面加工功能;
● 短路、斷絲處理功能;
● 停電記憶功能,加工結束自動停機功能;
● 自動對端面、對中心功能;
● 自動加過渡圓弧功能(任意,拐角功能);
● 反向加工功能;
● 菜單技術、自動編程功能;

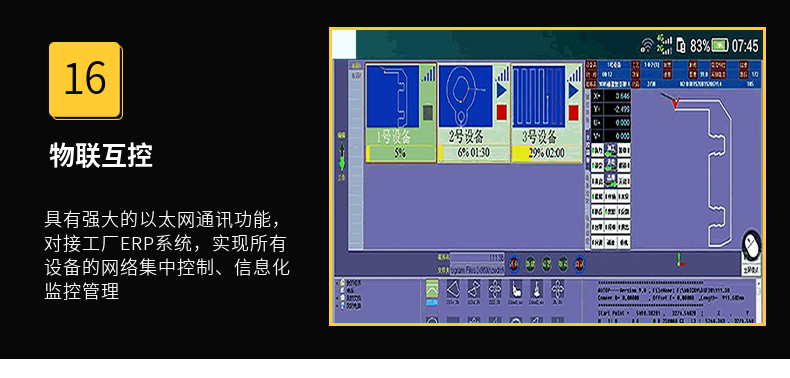

● 數據傳輸;
● 多刀切割功能;

●   脈沖電源的控制參數直接由軟件來控制,改善了脈沖電源輸出的抗干擾能力從而提高了加工工件的粗糙度降低了鉬絲的損耗。可選擇多種脈沖電源波形適合各種加工情形,提高了切割高工件的能力;

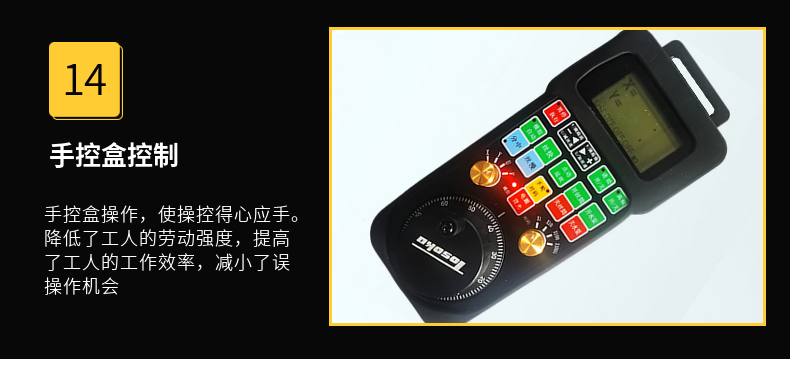

●   簡化了控制面板上的操作按鈕,將大量的按扭功能直接由軟件控制來實現;

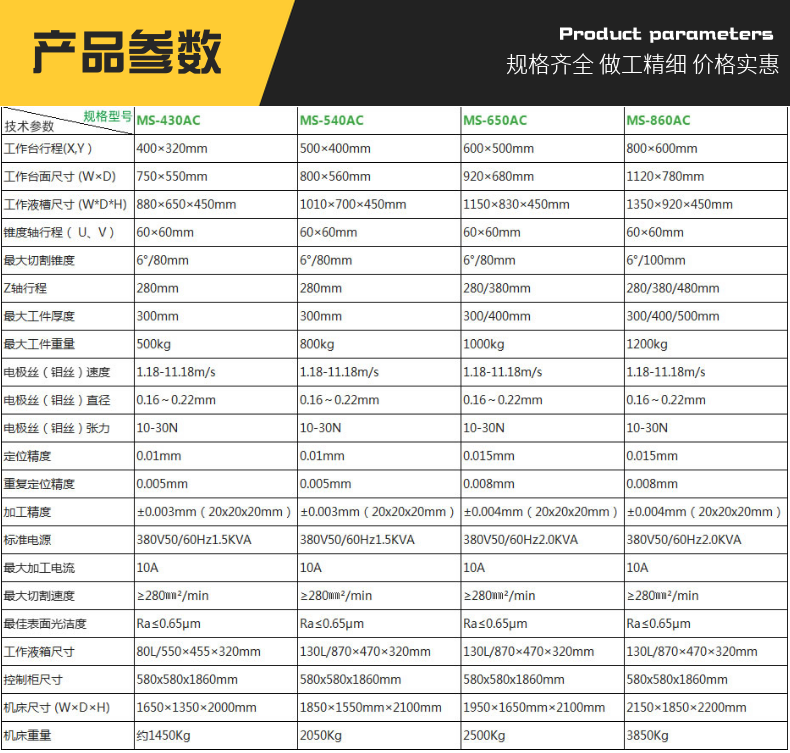

主要技術參數

項目

參數

機床型號

MS-430AC

MS-540AC

MS-650AC

MS-860AC

MS-1080AC

XYZ軸行程

400×320×300mm

500×400×300mm

600×500×400mm

800×600×400mm

1000×800×400mm

工作臺面尺寸(長×寬)

760×580mm

820×620mm

1020×680mm

121880mm

140980mm

工作臺液槽尺寸(長××高)

920×680×400mm

1010×740×400mm

120820×400mm

1350×930×400mm

1601100×400mm

最大切割厚度

300mm

300/400mm

400mm

400mm

400mm

最大工件重量

400kg

500kg

650kg

1000kg

1500kg

U、V軸行程

70×70mm

加工錐度角(角度/厚度)

6~12 degree / 80mm

電極絲速度

1.18-11.18m/s

使用鉬絲線徑

Dia.0.160.22mm

電極絲恒張力

10-30N

工作臺定位精度

±0.008mm(ISO14137-2015,JB-T 11999.1-2014)

重復定位精度

±0.004mm(ISO14137-2015,JB-T 11999.1-2014)

最大切割

≥300mm2/min

最佳表面光潔度

Ra≤0.65μm

加工精度

直身±0.005mmJB-T 11999.1-2014錐度±0.015mmJB-T 11999.1-2014

機器外觀尺寸

1650×1250×2100mm

1700×1400×2100mm

2050×1680×2100mm

2200×1800×2200mm

2500×2000×2200mm

機器總重量(約)

1450Kg

1650Kg

1900Kg

2650Kg

3500Kg
